Практические рекомендации по созданию «фреонки»

Прочитав название статьи, читатель может прийти в недоумение. Преобладающей тематикой сайта является моддинг. А тут рассказывают что-то про парокомпрессионные системы… Но, толкование самого термина — моддинг восходит к такому понятию как — модификация. Традиционно модификации касаются в основном внешнего вида компьютера. Но могут относиться и к конструкции. Одним из направлений модификаций является увеличения производительности компьютера. Этот вид моддинга неотделим от такого понятия как оверклокинг.

Оверклокинг(разгон) – повышение производительности компьютера путем повышения частоты работы процессора, видеокарты, памяти…

Не скрою, очень заманчиво купить младший в линейке процессор и разогнать его до, а может быть и выше уровня топового. Неплохая выходит экономия. Разница в цене почти в 800 вечнозеленых. А есть еще и видеокарта…

Но не так это все легко и красиво как кажется на первый взгляд. При работе процессора на повышенной частоте он выделяет большое количество тепла, которое необходимо отводить. А для устойчивой работы процессора на повышенных частотах, частенько приходится значительно увеличивать напряжение питания процессора. Что приводит к еще большему тепловыделению.

Конечно, имеются традиционные, воздушные системы охлаждения. Но с тепловыделением прилично разогнанного процессора они не всегда справляются. Есть жидкостные системы охлаждения. Их эффективность повыше воздушных. Но с экстремально разогнанным процессором не в силах справиться и они.

Как быть? Как с этим теплом бороться? Может быть изготовить холодильник для процессора? На первый взгляд безумная идея. Но нет. Несколько лет назад появились такие системы охлаждения, основанные на принципе фазового перехода(Direct Die).

На сегодняшний день это самые эффективные системы охлаждения, способные работать в режиме 247 и охлаждать до -60 градусов Цельсия. Существуют еще ряд способов заморозить процессор. Сухой лед, жидкий азот… Такие способы имеют серьезные недостатки, препятствующие широкому их применению. Основной недостаток — невозможность работать в режиме 247. Поэтому в рамках этой статьи они рассмотрены не будут. Опять же Direct Die системы самые экономичные.

Выпускается ряд серийных решений — Direct Die систем. Но они труднодоступны и цена на них в большинстве случаев просто фантастическая.

Поэтому многие энтузиасты предпочитают изготавливать подобные системы самостоятельно. Выходит ощутимо дешевле, и частенько случается что эффективнее.

Вот мы и подошли к теме статьи – изготовлению системы криогенного охлаждения для компьютера в домашних условиях. Целью написания статьи является освещение собственно процесса изготовления системы охлаждения на примерах устройств сделанных автором. Аспекты разгона с помощью этих систем рассматриваться не будут. Это слишком обширная тема и она выходит за рамки данной статьи.

Перед тем как идти дальше нужно сказать пару обязательных фраз. Несмотря на то, что статья содержит подробную информацию по самостоятельному изготовлению системы охлаждения основанную на принципе фазового перехода, она не является руководством к действию. Автор не несет ответственности за поврежденное вами оборудование и возможный вред, причиненный вашему здоровью. Все решения вы принимаете самостоятельно и действуете на свой страх и риск.

Статья разбита на части. Название каждой части это вопрос, который может возникнуть, если вы все-таки решитесь пойти по этому пути. А ниже я постараюсь дать подробнейший ответ на поставленный вопрос. Поехали?

1. Для чего это надо?

Ответ прост. Вы получаете возможность купить младшую модель процессора и разогнать ее до уровня топовой. А возможно и выше. Разница в цене младшего и старшего процессора такова, что ваша система довольно быстро себя оправдает.

Но все это звучит как-то приземленно и меркантильно. А что если поставить вопрос немного иначе. Сколько ваших друзей могут похвастаться криогенной системой охлаждения компьютера?

Достоинства системы:

1.Разгон сверх традиционных методов. На данном этапе это дополнительные 500Мгц сверх максимального разгона "на воздухе"

2.Уровень шума издаваемого системой не выше уровня шума высокопроизводительного воздушного кулера. А случается и ниже.

Недостатки системы:

1.Цена фреоновой системы охлаждения на много выше чем воздушных или жыдкостных куллеров.

2.Сложность изготовления.

3.Необходимость приобретения спец инструмента.



Какие температуры реально получить, используя однокаскадную систему фреонового охлаждения?

Температуры, которые можно получить это от –35 °Сдо –60 °С, в зависимости от мощности компрессора и точности регулировки системы. При температурах

-60°С и ниже начинает замерзать масло в капилляре. Механизм компрессора расположен в закрытом герметичном корпусе наполненным на определенный уровень маслом. Компрессор работает, разбрызгивает при этом масло и этим маслом сам себя смазывает и охлаждает. Лишнее масло стекает в низ корпуса. И выдает компрессор масляно-фреоновую смесь. Фреон вместе с маслом циркулирует по всей системе. Температура замерзания масла как раз находится в пределах -60градусов. Это масло и начинает замерзать в капилляре. Установка начинает работать циклически. Минус 60, замерзание масла, капилляр забивается, система перестает работать, температура повышается, капилляр оттаивает, и система начинает работать снова.

2. Как это работает?

Система фазового перехода состоит из замкнутого контура с набором стандартных элементов. Компрессор, конденсор(конденсатор), фильтр, капилляр, испаритель. Компрессор нагнетает газообразный фреон в конденсатор. Там он охлаждается и переходит в жидкую фазу. При этом выделяется тепло, которое рассеивает конденсатор. Далее стоит фильтр для предотвращения попадания в капилляр влаги и случайного мусора, который может закупорить его.

После фильтра фреон поступает в капилляр (дросселирующий элемент). Капилляр разделяет контур системы на две зоны. Высокого давления (движется жидкий фреон) и низкого давления (движется газообразный фреон). Пройдя через капилляр, жидкий фреон попадает в область низкого давления (испаритель) и начать кипеть. При этом, поглощается большое количество тепла. Подача фреона через капиллярную трубку должна быть точно дозированна. Фреона должно поступать строго определенное количество, необходимое для охлаждения. При излишней подаче, фреон не будет выкипать полностью в испарителе и может по всасывающей трубке попасть в компрессор, что может привести к выходу его из строя. При недостаточной подаче – недостаточная холодильная мощность.

3.Из чего все это собрать и сколько это стоит? Какие потребуются инструменты и расходные материалы?

Первый вопрос, который обычно возникает у среднестатистического читателя – сколько стоит фреонка? Вопрос на первый взгляд простой и обоснованный. Но сродни вопросу – а сколько стоит автомобиль? Тут же возникает масса встречных вопросов. А какой автомобиль? Грузовой или легковой? Отечественный или иномарка? Бизнес класс или представительский?

Так и с парокомпрессионной системой. На вопрос — сколько стоит, нельзя сразу дать однозначный ответ. А нужно сначала определиться с целью, для которой будет делаться система. Подобрать комплектующие и инструмент. Сложить их цену "столбиком". Только тогда мы сможем получить ответ на этот животрепещущий вопрос. Идем дальше.



Комплектующие. Материалы

1. Компрессор. Сердце системы. Новый стоит от 35$. Высокопроизводительный, известной марки 170-300$.

Перед тем как выбирать компрессор, определимся сначала с количеством испарителей. Фреоновую систему можно собрать с одним и двумя испарителями. Один испаритель на центральный процессор, а другой на графический процессор видеокарты. Вариант с двумя испарителями имеет серьезные недостатки. В такой системе фреон идущий из конденсора делится на два потока и по двум капиллярам идет к двум испарителям. Допустим, вы смогли сделать так, что фреон равномерно распределяется между двумя испарителями.

Если тепловая нагрузка на обоих испарителях одинакова или близка, то ничего страшного не произойдет. Предположим, произойдет так, что нагрузка на центральный процессор велика, а на графический нет. Большее количество тепла, отдаваемое центральным процессором заставит более активно кипеть фреон в испарителе. А в испарителе графического процессора это будет происходить в меньшей степени. Давление в первом испарителе будет больше. А во втором меньше. В результате фреон будет поступать в испаритель с меньшим давлением. То есть в менее нагруженный. И выходит, что в менее нагруженный испаритель поступает большее количество фреона. А в более нагруженный меньше. Ситуация начинает все более и более усугубляться. Получается, что ненагруженный испаритель будет намного холоднее нагруженного! И эта разница может достигать значительной величины. В результате процессор перегревается.

Вывод система с двумя испарителями хорошо подходит только для систем с одинаковой тепловой нагрузкой. Например, для двух видеокарт работающих в режиме SLI. И опасна при работе на процессор и видеокарту.

Остановимся пока на системе с одним испарителем.

Выбираем тип фреона.

А теперь нужно определиться с фреоном, который будем использовать в системе. Оптимальным со всех сторон является фреон R-22. Это самый дешевый и доступный из всех видов фреонов. R-22 кипит при атмосферном давлении при температуре -41. Этот фреон еще хорош тем, что он совместим по маслу с компрессорами, работающими на фреонах R-12 и R-404.

Другими словами этим фреоном можно заправлять компрессоры, рассчитанные на эксплуатацию с R-12 и R-404 фреонами. Компрессоры на R-12 можно добыть из старого ненужного холодильника. Но они заведомо имеют небольшую мощность 70-170 Вт при -15. И систему приемлимой производительности изготовить из такого компрессора не удастся.

Вообще один из самых часто задаваемых вопросов – почему бы просто не поместить компьютер в морозилку? Ответ прост. Это не даст такого прироста производительности. Этим способом не удастся получить достаточно низкую температуру на процессоре. И главное – морозильники не рассчитаны на такой уровень хладопроизводительности. И поэтому просто выйдут из строя через небольшой промежуток времени.

Можно купить компрессор, рассчитанный на работу с R-404 фреоном. Эти компрессоры работают с более высоким давлением, чем те, что рассчитаны на работу с 22-ым. Такой компрессор заправлен синтетическим маслом, совместимым практически со всеми газами и смесями, теоретически в нем применены более качественные комплектующие. Но и стоит он дороже компрессора R-22.

Конечно используя компрессор рассчитанный на 404-ый фреон, да еще и заправив систему 404-м можно получить более низкие температуры, чем используя 22-ой. Но 404-ый стоит в несколько раз дороже 22-го.

Для построения системы необходим поршневой, герметичный компрессор. Компрессоры выпускаются двух видов. Для монтажа методом пайки и развальцовки. Удобнее компрессоры, рассчитанные под пайку.

Выбираем мощность и марку компрессора.

А теперь определимся с мощностью компрессора. Но для этого сначала прикинем тепловыделение процессора. Современные процессоры при работе выделяют 70-110 Вт тепла. При серьезном разгоне с повышением напряжения питания эта цифра возрастает до 200 – 250 Вт.

Для информации приведу характеристики некоторых серийных систем:

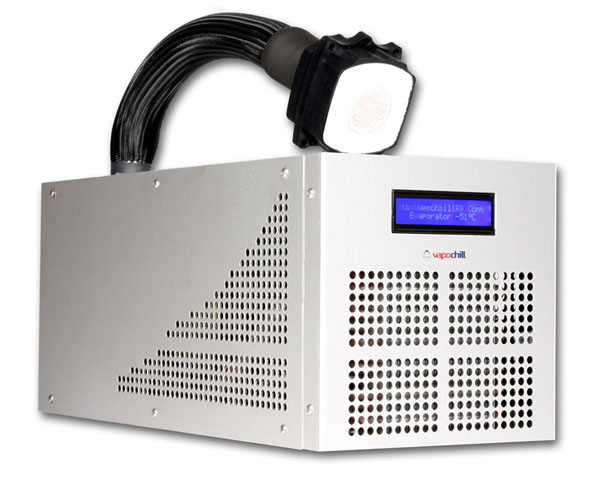

VapoChill Extreme Edition XE II имеет следующие характеристики – при нагрузке 180Вт температура испарителя -18 , без нагрузки -44

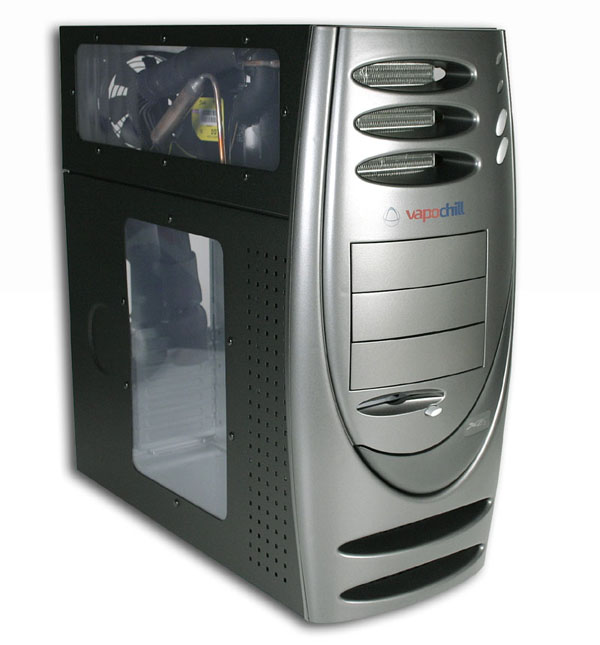

VapoChill LightSpeed [AC]™ — при нагрузке 200Вт температура испарителя -33 , без нагрузки -50

Последняя является одной из самых мощных выпускаемых на данный момент систем. Итак, выбирать вам. Помощнее и подороже. Будет немного более шумно но и разгон повыше. Или подешевле и попроще.

Наилучшими для изготовления Direct Die системы, считаются компрессоры Danfoss. Все серийные решения выпускаются именно на компрессорах этой фирмы. На втором месте идут компрессоры Aspera. Они же считаются самыми бесшумными. Эти две марки являются самыми популярными среди фанатов фреонового охлаждения всего мира.

Еще немного о мощности. С одной стороны лучше выбрать более мощный компрессор, у него более высокая хладопроизводительность, с его помощью можно получить более низкую температуру под более мощной нагрузкой. Он меньше греется. Но с другой стороны – чем мощнее компрессор, тем сильнее он шумит. Необходимо выбрать для себя оптимальное соотношение между шумом и производительностью. Нужно сразу определиться, что вы хотите. Более мощную, но шумную систему. Или разумно достаточную, но более тихую.

Основной характеристикой компрессора является хладопроизводительность. Она указывается в Ваттах при температуре -25. Следует учитывать, что при температуре -40 эта цифра уменьшится почти вдвое.

Выбирать будем из учета 150-250Вт на испаритель. А при -25или -40 нужно решать самому.

Приведу марки популярных компрессоров, мощностью близкой к выбранной, работающих на R-22. Есть и аналогичные на R 404.

Aspera NE2125E

215Вт при -25

Aspera E 2134Е,

300 Вт при -25

Aspera T2155Е

450Вт при -25

Aspera Т2168Е

550Вт при -25



Danfoss SC10С

325Вт при -25

Danfoss SC12С

415Вт при-25

Danfoss SC15CМ, 510Вт при -25

Danfoss SC18CМ,

585Вт при -25

Скажу только, что компрессоры «младших» марок в списке практически не шумят. А «старшие» шумят ощутимо.

Естественно Aspera и Danfoss не единственные в мире, и свет клином на них не сошелся. Есть еще и Electrolux, Tecumseh, Turk Elektrik, Panasonic и еще Холодмаш. Это тоже очень неплохие агрегаты, хотя «холодмаш» довольно шумные. И, в конце концов, можно поступить так, придти в магазин и попросить продавца порекомендовать тихий компрессор хладопроизводительностью 200-500Вт при температуре -25

Для более получения более подробной информации можно посетить сайты производителей компрессоров. Или посмотреть ссылки приведенные в конце статьи.



Определяем где у компрессора нагнетающяя трубка, а где всасывающя.

Мы выбрали компрессор. Теперь рассмотрим его поближе. Обтекаемый черный корпус на основании, из которого выходят три трубки. Обычно это три трубки. Бывает у компрессоров большой мощности пять. Две дополнительные – масляное охлаждение. Но мы рассматривать этот случай не будем, ввиду его большой редкости.

Две трубки большего диаметра – всасывающие. Одна диаметром поменьше – нагнетающая. На одну из всасывающих трубок (на какую удобнее) припаивается клапан Шредера, для заправки системы. К другой припаивается всасывающая трубка идущая от испарителя. К более тонкой (нагнетающей), припаивается трубка идущая к конденсору. К ней же, через тройник обычно припаивают клапан Шредера, для контроля давления на линии нагнетания.

Как подключить компрессор к электрической сети. Электрические схемы включения компрессоров

Если вы купили новый компрессор, то проблем с подключением его к электросети у вас не будет. Снимаете крышку пускозащитного реле и смотрите на ее обратную сторону. На ней нарисована схема подключения. Для подключения компрессора подойдет любой провод сечением не менее 0,75 квадратных миллиметров.

Но если вы где-то раздобыли бывший в употреблении компрессор, у вас могут возникнуть сложности с подключением. Приведу несколько типовых схем включения компрессоров. Реле и конденсаторы можно приобрести в магазинах торгующих холодильной техникой.

(нажмите на картинку для увеличения)

Как проверить имеющийся в наличии БУ компрессор

Предположим у вас есть бывший в употреблении компрессор. Но вы не знаете, исправен он или нет. Это можно легко проверить. Для этого понадобиться прибор — мультиметр.

Сначала снимаем крышку пускозащитного реле и само реле. Потом замеряем сопротивление между выходящими из компрессора контактами. Оно должно быть примерно таким: между правым и левым контактом — 30 Ом; между правым и верхним — 15 Ом; между левым и верхним — 20 Ом.

Если полученные цифры сильно отличаются от указанных, то можно предположить, что компрессор неисправен. Точнее определить неисправность, можно только замерив потребляемый компрессором ток. Если на какой-нибудь паре контактов прибор покажет обрыв, то компрессор неисправен

Затем замеряем сопротивление между контактами и кожухом компрессора. Для этого подсоединяем один щуп прибора к каждому из контактов, а другой щуп к медной части одного из штуцеров мотора.

Прибор должен показывать обрыв. Если прибор покажет какое-нибудь сопротивление — компрессор неисправен.

Если неисправностей электрической части компрессора обнаружено не было, проверяем его на давление. Для этого подключаем к штуцеру нагнетания имитатор (шланг с отводом из капиллярной трубки), подключаем к имитатору манометр, запускаем компрессор и замеряем давление по манометру.

Если манометр показал давление больше 6 атмосфер, и давление продолжает повышаться, немедленно отключите компрессор. Иначе можете повредить манометр. Это значит, что компрессор находиться в очень хорошем состоянии.

Если сопротивление обмоток не отличается от нормы, а компрессор не запускается, и есть подозрение на неисправность пускозащитного реле, можно попробовать запустить мотор "напрямую", т.е. минуя реле.

ВНИМАНИЕ! Напряжение 220В опасно для жизни. Если Вы не имеете опыта работы с электрическими цепями, то эту проверку лучше доверить специалисту.

Изготавливаем шнур для подключения мотора и подключаем через него компрессор, как показано на схеме:



Выключатель можно не ставить, но тогда после запуска мотора необходимо отсоединить провод от пусковой обмотки. На компрессорах горизонтального типа левый контакт — общий, правый верхний — рабочая обмотка, правый нижний — пусковая обмотка.

2. Конденсатор — радиатор с вентилятором. Один конденсатор, без вентилятора от 35$. Можно купить в сборе с вентилятором. Можно и без вентилятора и придумать что-то самому.





Какой использовать конденсатор?

Конденсор рациональнее купить готовый. Но можно сделать и самостоятельно. Простейший конденсор это 7-15 метров медной трубки свитой в спираль с шагом не менее 4мм. Диаметр спирали подбирается по габаритам платформы, на которой будет производиться монтаж системы. Но такой конденсатор не отличается высокой эффективностью из-за небольшой площади поверхности. Повысить эффективность работы такого конденсатора можно, припаяв к нему дополнительные ребра. Использовать радиаторы от автомобильных печек опасно. Давление в системе будет в пределах 10-14 атмосфер. И далеко не каждая автопечка может справиться с такой нагрузкой.

Главной характеристикой конденсатора является мощность. С конденсатором дело обстоит так же как с компрессором, чем мощность выше, тем лучше. Но есть одно правило, она не должна быть меньше мощности компрессора. Лучше если она будет превышать мощность компрессора раза в полтора-два. Конденсатор должен обязательно охлаждаться вентилятором. Можно купить конденсатор в сборе с вентилятором. А можно приспособить для охлаждения конденсатора корпусные вентиляторы от компьютера. Но тогда для них нужен дополнительный блок питания на 12 вольт мощностью, не менее суммарной мощности вентиляторов, примененных для обдува конденсатора.

3. Фильтр-осушитель. Самый простой стоит от 3,5 $. Есть и дороже. Покупать фильтр дороже 15$, на мой взгляд, ни к чему.



Какой использовать фильтр?

Фильтр служит для фильтрации фреона от нежелательных примесей. Случайно попавшего мусора – стружки, окалины. Иначе все это может забить капилляр, и система будет неработоспособной. Фильтр также поглощает влагу, случайно попавшую в систему. Необходим для надежной работы системы.

Конструктивно он выполнен в виде медного баллона с отверстиями на концах. Внутри фильтра с одного конца установлена решётка, с другого тончайшая сетка. Пространство между ними заполняется веществом, интенсивно поглощающим воду. Обычно это гранулированный цеолит или силикагель. Конец фильтра с решёткой является входом, конец с сеткой — выходом. Выход фильтра обычно имеет отверстие под капиллярную трубку, если оба отверстия фильтра одинаковы, загляните внутрь него, часть с сеткой будет выходом.

При монтаже нужно быть внимательным и не перепутать направление установки фильтра. Фильтр обычно выбирают объемом от 15 кубических сантиметров.

4. Капилляр. Самый ходовой типоразмер, это капилляр с внутренним диаметром 0,8мм. Цена 1метра – около 1$



Как рассчитать длину капилляра?

Точную длину капилляра для самодельной системы рассчитать невозможно. Ее нужно подбирать экспериментальным путем, что является частью настройки системы. Исходя из таблицы, берем капилляр с запасом по длине, для последующей регулировки. Рекомендуемый запас 0,5-1 метр.

Потом в процессе регулировки отрезают капилляр небольшими кусочками. И перепаивают. После заправляют систему по новой. И смотрят, насколько возросла хладопроизводительность. Потом процедуру повторяют.

Но если вам не хочется возиться с настройкой такого уровня, можно взять длину капилляра точно по таблице. И настроить систему только количеством заправляемого фреона.



Газ (фреон)	Мощность испарителя (Ватт)	0.65мм	0.7мм	0.8мм
		0.26 дюйма	0.28 дюйма	0.31 дюйма
R404A/R507	60	3.36	4.8	7.68
	75	3.15	4.5	7.2
	90	2.94	4.2	6.72
	105	2.73	3.9	6.24
	120	2.52	3.6	5.76
	135	2.31	3.3	5.28
	150	2.1	3	4.8
	165	1.89	2.7	4.32
	180	1.68	2.4	3.84
	195	1.47	2.1	3.36
	210	1.26	1.8	2.88
R22/R290	60	3.15	4.5	7.2
	75	2.94	4.2	6.72
	90	2.73	3.9	6.24
	105	2.52	3.6	5.76
	120	2.31	3.3	5.28
	135	2.1	3	4.8
	150	1.89	2.7	4.32
	165	1.68	2.4	3.84
	180	1.47	2.1	3.36
	195	1.26	1.8	2.88
	210	1.05	1.5	2.4



5. Трубки.

Для соединения между собой комплектующих системы необходима медные трубки с внешним диаметром 6мм, 8мм, 10мм. Цена 1 метра трубки от 1,5$



Какие использовать трубки для монтажа системы?

Для монтажа системы используют медные трубки диаметром равным диаметру патрубков компрессора. Но на нагнетание можно поставить и меньший диаметр. Обычно монтаж делают трубкой диаметром 6мм. Десятимиллиметровую можно использовать в качестве всасывающей. Из 8мм делают переходы с 6мм на 10мм.

6. Клапаны Шредера с патрубками.

По принципу действия напоминают клапан в газовой зажигалке. Потребуется две штуки. Необходимы для заправки и контроля давления в системе. Впаиваются в контура низкого и высокого давления. Примерно 1,5$ штука. Нужны для заправки системы и контроля давления в системе.



7. Уголки, тройники медные, под диаметр трубок.

Пригодятся для пайки клапанов Шредера и для выполнения резких поворотов.



8. Испаритель.

Единственная часть, которая практически не выпускается промышленностью. Испаритель – самая проблематичная часть. Придется или заказывать у знакомых на заводе, или делать самому. На заказ испаритель будет стоить от 35$.

Где взять испаритель?

Наилучшим и пожалуй единственным материалом для испарителя является медь. Испаритель, это емкость с возможно большей внутренней площадью поверхности. В нем кипит фреон, поглощая тепло, вырабатываемое процессором. Лучшие конструкции испарителей можно и нужно посмотреть на сайте www.xtremesystems.org

Есть несколько вариантов самостоятельного изготовления испарителя. Первый вариант. Приобрести обычный воздушный кулер, радиатор которого изготовлен из меди. И запаять его в коробку из листовой меди. Я сделал два подобных испарителя из кулера Volcano7+. Радиатор я распилил на две части по линии крепежной клипсы. Толщина листа меди, из которой нужно сделать коробку должна быть не менее 2-х миллиметров. Более тонкую коробку раздувает давлением в системе.

Есть еще вариант. Для его воплощения необходимо несколько брусков меди толщиной 10-14мм и размерами 50на 50 мм. С помощью электродрели, начиная от центра квадрата, начинаем насверливать отверстия. Как можно ближе друг к другу. Что бы получилась расходящаяся спираль. Отверстия должны соединяться друг с другом. Сверлить нужно на такую глубину, что бы осталось 4-6мм до нижней грани.

Если у вас брусок только один, тогда в центр спирали припаиваем капилляр. А на выходе спирали всасывающую трубку и накрываем все это дело медной крышкой и все хорошенько пропаиваем. Если найдется еще брусок. То делаем из него второй этаж. Что бы фреон пройдя по спирали первого, через отверстие попадал на второй этаж и опять по спирали попадал в центр второго бруска. И уже сюда припаиваем капилляр и всасывающею трубку. Двухэтажный испаритель будет работать более эффективно, чем одноэтажный. Более двух этажей делать не к чему. Прироста производительности почти не будет. Диаметр сверла 3-5мм.

9. Всасывающая трубка.

Можно обойтись медной трубкой диаметром 10мм. Или купить газовую подводку из гофрированной нержавеющей стали. Она стоит от 10$, в зависимости от длинны.



Какую использовать всасывающею трубку, и где ее взять?

Всасывающая трубка, это трубка идущая от испарителя к компрессору. Она должна быть по возможности гибкой. Вам же придется монтировать испаритель на процессор? И гибкая мягкая трубка намного облегчит эту задачу.

Можно в качестве всасывающей трубки использовать медную трубку диаметром 10мм. Она достаточно гибкая и может работать на скручивание. Иногда для установки испарителя на процессор его необходимо немного повернуть и медная трубка позволит это сделать. Но у нее есть и недостатки. Все-таки она недостаточно гибкая и от многократных перегибов может сломаться.

Этих недостатков лишена трубка сделанная из газовой подводки. Это гофрированная трубка из тонкой нержавеющей стали. Выдерживает давление в 16 атмосфер. Но и у нее есть недостатки. Для ее пайки необходим специальный флюс. Можно конечно припаять штуцеры к системе и прикрутить подводку через фторопластовые прокладки. Но штуцера обычно латунные, а для их пайки тоже необходим флюс. И еще один недостаток есть у такой трубки. Она не работает на скручивание.

Нельзя в качестве всасывающей трубки использовать резиновые шланги, газовые шланги. Даже если они выдержат давление в системе, то фреон утекает сквозь резину. И через какое то время придется дозаправлять систему.



10.Вакуумный насос для вакуумирования системы.

Желателен, но необязателен. Можно вместо вакуумного насоса использовать еще один компрессор. Можно сделать так, что компрессор системы будет вакуумировать сам себя. А можно обойтись совсем без вакуумирования. Как это сделать на практике будет изложено в главе о заправке системы. На фотографии компрессор, немного доработанный для использования в качестве вакуумного насоса.



11. Манометрическая станция.

Цена от 65$. Необходима для заправки и контроля давления в системе. Очень удобна при заправке и регулировке системы. Можно конечно обойтись и краном с манометром. Он стоит уже от 17$. А можно просто впаять в систему манометры. Они по отдельности еще дешевле. А можно обойтись вообще без манометров. Но в этом случае заправка будет происходить «на глазок», что естественно не является сильной стороной метода.



12.Фреон для заправки.

Обычно это самый дешевый и доступный фреон марки R22. Дешевый и доступный не значит плохой. Он идеально подходит самодельщику. Баллон 13,5кг. – 54$. Для заправки системы конечно столько не надо. Обычный расход на одну заправку, в зависимости от внутреннего объема, системы от 30 до 300 грамм. Но меньшей расфасовки я не видел. Можно конечно обратиться в сервисный центр по ремонту холодильников и кондиционеров и договориться с мастерами о заправке там. Обойдется такая процедура от 10$. Но тогда о регулировке можно забыть. Да и не будет того адреналина, который буквально переполняет при первой заправке.



14. Платформа для монтажа системы.

Металлическая или любая другая площадка, способная выдержать вес компрессора и других комплектующих. Или корпус, в который вы собираетесь все это поместить.



Инструмент

Для монтажа системы необходим инструмент, как обычный, так и специальный. Перечислю необходимый инструмент и цены на него. Цены взяты из прайсов нескольких фирм и усреднены. Приведены для того, что бы можно было иметь представление о материальных затратах ожидающих человека, собравшегося двигаться по этому пути.

1. Инструмент для резки медных трубок.

Лучше труборез как на фотографии. Он режет трубки от 1/8 до 5/8 дюйма, другими словами от 3мм и до 15мм. Им можно и надрезать, а потом обломить капилляр. И стоит недорого, от 4,5$.



Можно резать и ножовкой по металлу. Но в этом случае велика вероятность попадания стружки в систему с непредсказуемыми результатами. В случае резки ножовкой нужно быть внимательным и тщательно удалять стружку из внутренних полостей трубок.

2. Горелка с газом.

Можно купить специализированную с баллоном МАРР газа. А можно приобрести и что-то подешевле. Горелка необходима для пайки трубок соединяющих детали системы. В системе высокое давление, порядка 7-14 атмосфер и другой метод пайки, например паяльником и обычным оловянно-свинцовым припоем непригоден.





Припой к горелке.

Вполне подойдет недорогой, с 5-6 процентным содержанием серебра. Цены примерно такие. Горелка – 60$. Баллон МАРР газа – 20$. Но можно найти горелку и значительно дешевле. Например, на радиорынке. Припой 5-6% серебра, один пруток 0,8$. Для сборки системы обычно требуется 3-5 прутков.



3. Необходимы так же обычные инструменты.

Такие как плоскогубцы, кусачки, нож, напильник, отвертки… Нелишним будет иметь дрель со свёрлами.



По вышеприведенным ценам можно посчитать, во что примерно обойдется система. Обычно, если не покупать очень дорогой компрессор, можно вполне уложиться в 300$. В этом случае вы получите довольно тихую, домашнюю «фреонку», не отличающеюся выдающимися характеристиками. Под нагрузкой на этой системе реально получить -25на испарителе. Если же вы планируете собрать более серьезное устройство с более низкими температурами, то придется потратиться уже на 400-500$. В основном цена вырастает за счет стоимости более мощного компрессора. Но это уже будет устройство, превосходящее по своим характеристикам лучшие серийные экземпляры.

4. Рекомендации по компоновке системы. Оформление системы. Сборка и пайка.



Монтируют систему на платформе, лучше металлической. Удобнее будет при пайке, не обгорит. Но можно и из ДСП или толстой фанеры. Но тогда под спаиваемые детали лучше подкладывать лист металла. Неплохо если платформа будет иметь коробчатый каркас. Очень удобно привернуть к ней мебельные колеса. Конструкция получится тяжелой, и данные рекомендации значительно облегчат ее перемещения. Классическая конструкция фреоновой системы, это прямоугольный блок, сверху которого выходит испаритель. На такую конструкцию можно поставить стандартный компьютерный корпус. Придется только в его дне прорезать отверстие для испарителя.

А теперь рекомендации по расположению элементов системы. Конденсор устанавливаем так, что бы вентилятор на нем втягивал через него воздух и обдувал компрессор. Это нужно для дополнительного охлаждения компрессора. В процессе работы компрессор ощутимо нагревается. Нормальная рабочая температура компрессора 55-70 градусов.

Компрессор крепится к платформе через резиновые амортизаторы. Делается это для предотвращения передачи вибраций работающего компрессора корпусу. У компрессора обычно имеется три трубки. Две большего диаметра – всасывающие. Одна диаметром поменьше – нагнетающая. На одну из всасывающих трубок(на какую удобнее) припаивается клапан Шредера, для заправки системы. К другой припаивается всасывающая трубка идущая от испарителя. К более тонкой – нагнетающей, припаивается трубка, идущая к конденсору. В разрыв этой трубки я припаял тройник, а к нему клапан Шредера, для вакуумирования и последующего контроля давления в системе.

Вход конденсора – его верхняя трубка. Выход – нижняя. Это делается для облегчения стекания сконденсировавшегося фреона.

К выходу конденсатора припаиваем фильтр. Фильтр ставиться так, что бы выход фильтра(где припаян капилляр) был ниже входа. Делается это для предотвращения попадания пузырьков несконденсировавшегося фреона в капилляр. Пузырьки снижают производительность системы.

Капиллярную трубку помещают внутри отсасывающей трубки для понижения температуры хладагента в капиллярной трубке.

Это повышает эффективность охлаждения. Так же такое расположение способствует докипанию фреона на линии всасывания. Помогает исключить попадание жидкого фреона в компрессор, что может привести к выходу его из строя. При использовании в качестве всасывающей трубки газовой подводки капилляр необходимо помещать в трубку изогнутым в виде синусоиды. Дело в том, что от давления длинна такой трубки увеличивается, и она может порвать капилляр. Капилляр не «убравшийся» во всасывающею трубку скручивается в бухточку и крепится в любом удобном месте.

Испаритель к всасывающей трубке удобнее всего прикручивать, а не припаивать. Для этого к испарителю можно припаять латунный штуцер с полудюймовой резьбой.

Такая же резьба на газовой подводке. Прикручивать испаритель нужно через фторопластовую прокладку. Можно использовать специальные переходы под развальцовку. Но тогда понадобиться покупать дополнительный инструмент.



В этом случае конструкцию испарителя надо предусмотреть такую, что бы капилляр не припаивался, а вставлялся в испаритель. Разъемное соединение удобно тем, что потом всегда можно заменить испаритель.

Перед крепежом деталей фреоновой системы лучше всего расставить их на платформе и прикинуть, как пойдут соединительные трубки. Можно смоделировать их тонкой проволокой. Согнуть ее, так как потом пойдут реальные соединения. Потом по этим заготовкам будет легче и точнее нарезать и выгнуть необходимые отрезки труб. Трубки диаметром до 10мм включительно хорошо гнуться руками. И, как правило, можно обойтись без трубогиба.

Нужно продумать последовательность пайки. Иначе может получиться, что потом, что бы запаять какое-то соединение, возникнет необходимость разрезать другое.

Как уменьшить шум фреоновой системы охлаждения?

Основным источником шума работающей Direct Die системы охлаждения является компрессор. При работе он ощутимо вибрирует, и эти вибрации передаются корпусу системы. В результате шум усиливается. Не спасают ситуацию и резиновые амортизаторы, на которых крепится компрессор. Так же вибрации компрессора через нагнетающую трубку передаются конденсатору, и он тоже начинает вибрировать.

Что бы уменьшить это явление, корпус можно сделать из толстого гасящего вибрацию материала. Например ДСП. Для уменьшения передачи вибраций от компрессора к корпусу можно закрепить компрессор на небольшое основание, которое в свою очередь закрепить через дополнительные амортизаторы к основному корпусу. Некоторые даже подвешивают компрессор на резиновых кольцах.

Для снижения вибраций передаваемых компрессором конденсатору нагнетающую трубку можно свить в спираль.

А боковые стенки конденсатора оклеить вибропоглощающим материалом. Конденсатор так же можно прикрепить к основанию через прокладки. Будет не лишним и внутренние части корпуса оклеить таким материалом.

В качестве вибропоглощающего материала можно применить автомобильную шумоизоляцию. Или пенофол. Пенофол пористый полимерный материал, применяется для утепления и шумоизоляции систем вентиляции. Приклеивают его 88-ым клеем или на двусторонний скотч.

Внутри корпуса можно предусмотреть шумопоглощающие экраны. Они должны быть оклеены очень рыхлым материалом. Например, толстым синтепоном.

Для уменьшения передачи вибраций от вентиляторов к конденсатору, диффузор, к которому прикреплены вентиляторы тоже неплохо закрепить через вибропоглощяющие прокладки.

Шумоизоляция производится после сборки и пайки системы. Иначе горелкой ее легко повредить.

Как паять? Сборка системы.

Для пайки хорошо подходит горелка с МААР газом. Но горелка и баллоны с газом к ней, довольно дороги. Можно приобрести инструмент и попроще. Большой ассортимент таких устройств можно увидеть на радиорынке. Приобрести горелку там выйдет намного дешевле.

Горелкой нагреваем спаиваемые детали, они почти сразу приобретают ярко желтый цвет. Продолжаем нагрев до темно красного свечения. Потом вводим в факел горелки пруток припоя и проводим им по месту пайки. Припой расплавляется и растекается по спаиваемым деталям. Если припой прилипает и остается комком, значит спаиваемые детали недостаточно разогреты.

Для увеличения прочности спаиваемых соединений детали должны немного входить друг в друга. Например, для спаивания трубок одинакового диаметра, одну из трубок лучше развальцевать.

Или применить переход из трубки большего диаметра. Если трубки сильно отличаются по диаметру, то большую трубку нужно обжать пассатижами.

МАРР газ имеет более высокую температуру горения, чем пропан. Поэтому им быстрее и легче паять. Припой плавиться при температуре 700С-800 градусов в зависимости от состава. Температура плавления меди близка к 1080 градусам. Следует быть аккуратным и не перегреть место пайки. Тонкие трубки легко могут расплавиться. Особенно нужно быть внимательным при пайке капилляра. При такой пайке нужно в основном нагревать сам фильтр. На глаз точкой плавления меди является яркое, желто-белое свечение.

Соединения медь-медь паяются без флюса. Если же вам необходимо припаять латунный штуцер или всасывающую трубку из нержавеющей стали, то придется приобрести специальный флюс. Я паяю такие соединения флюсом Ultra flux. Но можно приобрести в специализированном магазине и другой, подобный.

При такой пайке флюс наносится на соединение, а затем пайка производится так, как описано выше.

Спаиваемые детали необходимо предварительно зафиксировать. Пайка производиться двумя руками и придержать сползающею в процессе пайки деталь будет нечем. Разве что… Ну нет это уже чересчур. Лучше зафиксировать проволокой, тисками, струбциной. Что найдется.

Один небольшой совет. Раньше я паял клапаны шредера, не разбирая их. Но когда клапан паяется долго, или патрубок у него короткий, из него лучше выкрутить нутро. В нем есть полимерная прокладка, которая может подгореть от пайки и клапан, потом будет травить. Выкручивается клапан колпачком. У него есть для этого штырек с прорезью.

А теперь пара слов о пайке испарителя. Испаритель обычно имеет довольно большую массу. И поэтому прогреть его одной горелкой проблематично. Да и расход газа будет велик. Поэтому лучше всего паять испаритель на включенной газовой конфорке. Ставим на нее испаритель, поджигаем газ и ждем минут 10. Испаритель прогреется и можно приступать к пайке обычным способом.

Шов пайки должен быть ровным, гладким без каверн и раковин. Это потенциальное место протечки.

Испарители после пайки для полной уверенности лучше всего опрессовать. Сделать это можно при помощи старого компрессора. Компрессор для этого придется немного модернизировать. После модернизации такой компрессор можно использовать и для опрессовки и как вакуумный насос. Доработка сводится к тому, что надо припаять по клапану Шредера на линии нагнетания и всасывания. Вторую трубку на всасывание нужно заглушить. Шредер на нагнетание и используется для опрессовки испарителей. На фотографии показано еще одно приспособление это клапан и переход. Сделав такое приспособление можно легко подсоединить любой испаритель к компрессору.

Еще интересный момент. Если вы сами спаяли испаритель. Установили его на фреонку. Опрессовали фреоном из баллона и он держит давление, то это еще ничего не значит. Высокое давление при такой опрессовке не получить.

Далее вы заправляете фреонку, но в испарителе опять же высокого давления не будет. Испаритель находится в контуре низкого давления и при работе системы давление в нем находится в пределах 0,5-1 атмосферы. И испаритель может прекрасно держать такое давление.

После заправки и регулировки системы вы выключаете систему. После выключения давление в контуре низкого и высокого давления начинает выравниваться. Давление в испарителе начинает расти. И поднимается примерно до 7-10 атмосфер. При некачественной пайке испаритель может дать течь. Причем через некоторое время.

Для избежания такого конфуза лучше перед установкой в систему опрессовать испаритель. Для этого к трубке испарителя либо припаивается клапан Шредера, либо присоединяется методом развальцовки. Потом через манометрическую станцию испаритель подключается к линии нагнетания модернизированного компрессора. Из клапана Шредера на линии всасывания выкручивается механизм. Делается это для того, чтобы открыть клапан. Компрессор включается. Контролируя давление по манометру высокого давления, нагнетаем в испаритель воздух до 12-15атмосфер. Выключаем компрессор и опускаем испаритель в емкость с водой. Если утечка присутствует, вы увидите пузырьки воздуха, вырывающиеся из проблемных мест.



ВНИМАНИЕ:

Нужно быть очень осторожным и не превышать указанное давление. Можно повредить манометр. Возможно, что в случае некачественной пайки может разорвать испаритель.



Несколько слов о технике безопасности. Работайте в хорошо проветриваемом помещении. Пайка должна проводится на негорючем основании. Например, листе металла. При работе с горелкой обязательно наличие ведра с водой рядом с местом работы. Лучше пару раз по запарке опрокинуть его, чем потом в случае пожара метаться в поисках, чем залить пламя. Неплохо иметь и кусок негорючей ткани. Например, брезента. Для того, что бы накрыть им случайно загоревшейся предмет.

Во время пайки детали быстро нагреваются. Но долго остывают.

При пайке нужно внимательно следить за направлением пламени горелки, даже на расстоянии около метра занавеска может загореться. Работать надо обязательно в негорючих перчатках. И главное внимание, и еще раз внимание.



Установка вентиляторов.

Система собрана, спаяна. Пора устанавливать вентиляторы. Если вы приобрели конденсатор в комплекте с вентилятором, то никаких проблем возникнуть не должно. Другое дело, если вы решили использовать имеющиеся у вас корпусные вентиляторы от компьютера. Тут есть несколько моментов, которые нужно учесть.

Первое.

Для вентиляторов нужен собственный блок питания. Из-за того, что при эксплуатации фреоновой системы охлаждения сначала включается она, а через некоторое время и сам компьютер. Делается это для того, что бы она успела охладить процессор. А уже после выхода системы в режим можно включить и сам компьютер. Так что один блок питания и для компьютера и для питания вентиляторов использовать не получиться.



Второе.

Для эффективной работы вентилятора необходимо использовать диффузор. Если просто закрепить вентилятор на конденсатор. Он будет протягивать воздух только через небольшую его часть, равную площади самого вентилятора. Эффективность охлаждения фреона будет невысокой. Диффузор выровняет воздушный поток. И продуваться будет вся поверхность конденсатора.

Диффузор должен плотно прилегать к конденсатору. Щели снижают эффективность охлаждения.

5. Заправка системы. Вакуумирование

Итак, система собрана, спаяна. Пора приступать к заправке. Но сначала нужно удалить воздух из системы. Если этого не сделать то влага, содержащаяся в воздухе, при работе системы замерзнет и забьет капилляр. Система окажется неработоспособной. Так же воздух в системе значительно снижает ее хладопроизводительность. Происходит это из-за того, что система заправляется небольшим количеством фреона, а воздух занимает определенный объем внутри системы, но не участвует в процессе.

Удалить воздух из системы можно несколькими способами. Основным и самым эффективным методом является вакуумирование. Для вакуумирования нужно специальное устройство – вакуумный насос. Это довольно дорогостоящая штука и приобретать ее самодельщику ни к чему. Можно заменить вакуумный насос другим компрессором. Конечно с помощью компрессора не получить вакуума такой глубины, как при помощи вакуумного насоса. Но существует метод, позволяющий приблизиться к его результату. А можно обойтись вообще без вакуумирования. Ниже я изложу все известные мне методы.

Но для начала проверим, насколько качественно удалось спаять систему. Для этого привернем желтый шланг от манометрической станции к баллону с фреоном и приоткрыв немного баллон продуем шланги фреоном. Для этого надо приоткрыть вентили на манометрической станции. После этой процедуры закрываем все вентили и присоединяем красный шланг к клапану Шредера на линии нагнетания.

Потом открываем вентиль на баллоне, и с помощью вентиля на манометрической станции (красный, линия нагнетания) пускаем фреон в систему. Можно в это время немного приоткрыть клапан Шредера на линии всасывания нажав на штырек клапана. Этим мы вытесним воздух из системы. Конечно не весь. Но тем не менее. Выпустив воздух, и закрыв все краны, ненадолго включаем компрессор. Потом повторяем процедуру еще раз. Далее закручиваем этот клапан колпачком (всасывание). И продолжаем поднимать давление в системе. Увеличиваем давление до 3 атмосфер. Заворачиваем все краны и оставляем систему на час, два. Если по прошествии этого времени давление в системе не снизится, нам повезло. Утечек нет. Все спаяно качественно.

Если давление упало, поднимаем давление по вышеизложенному методу и начинаем искать место утечки. Делается это мыльной водой. Кисточкой наносим мыльную воду на места соединений и смотрим, не появятся ли пузыри. Места утечек пропаиваем. Естественно перед пайкой выпускаем фреон из системы. Иначе может произойти небольшой, малоприятный взрыв. Затем повторяем всю процедуру проверки.

Система проверена, утечек нет. Идем дальше. Прикручиваем синий шланг к шредеру на линии всасывания. Красный у нас уже подсоединен. Отсоединяем баллон с фреоном. И к освободившемуся желтому шлангу присоединяем вакуумный насос. Если его нет, то специально доработанный компрессор. Он будет выполнять роль вакуумного насоса. Доработка заключается в припаивании клапанов Шредера на патрубки нагнетания и всасывания этого компрессора.

Вакуумирование производим из клапана нагнетания (высокое давление). Для этого открываем красный вентиль и включаем компрессор-вакуумный насос. На манометре низкого давления(синий) стрелка должна поползти вниз. Вакуумируем пару минут. Но так глубокого вакуума не получить. Поэтому включаем еще и компрессор системы. В результате давление на всасывании (низкое давление) станет еще ниже. Компрессоры будут работать последовательно. Это будет почти результат вакуумирования хорошим вакуумным насосом. Учитывая, что после заправки хладагент сожмет оставшийся воздух еще примерно в 10 раз — воздух практически не будет снижать холодильной мощности. Система вакуумирования получается условно двухступенчатая.

Далее выключаем компрессоры. Заворачиваем краны. Отключаем вакуумирующее устройство и на его место подключаем баллон с фреоном. Включаем компрессор системы и начинаем потихоньку подавать в нее фреон из баллона. В линию всасывания. Подача осуществляется синим вентилем. Стрелка манометра обратного потока (синий) скакнет до 3-х 4-х атмосфер. Остановим подачу и подождем несколько минут.

Потом повторяем процедуру снова. Подавать газ надо небольшими порциями. Это важно. С промежутками в несколько минут. Через некоторое время испаритель начнет покрываться инеем.

Заправку фреоном производим до тех пор, пока всасывающая трубка не покроется инеем до входа в компрессор. Это и будет окончанием заправки.

И одновременно предварительной настройкой системы.

Такая регулировка позволяет исключить попадание жидкого фреона в компрессор. Под нагрузкой фреон гарантированно выкипит раньше, не дойдя до компресора. А попадание жидкого фреона чревато выходом компрессора из строя.

Подробнее о процессе регулировки системы будет написано ниже.



Можно ли обойтись без вакуумного насоса?

Без вакуумного насоса обойтись можно. Сначала изложу способ, когда компрессор системы будет вакуумировать сам себя. Для этого между фильтром Шредера и конденсором (линия высокого давления) ставится кран. Кран должен быть такой конструкции, что бы исключить потери фреона в атмосферу.

Практически все краны, так или иначе, травят фреон. Исключение составляют сильфонные краны. Но стоимость такого крана равна стоимости недорогого компрессора. Мы же для этого применим такой вот порт от кондиционера. Особенностью этого устройства является крышка с прокладкой из алюминия. После регулировки механизм крана, который пропускает фреон, будет закрыт этой крышкой и затянут. Алюминиевая прокладка мягкая и усилием закручивания будет расплющена так, что соединение будет герметично и утечки фреона не будет.

А теперь принцип работы. Перекрываем кран. Нажимаем на штырек клапана Шредера на линии нагнетания, тем самым открывая клапан. И включаем компрессор, который начинает выкачивать воздух из системы. Кончено такого глубокого вакуума как при двухступенчатом вакуумировании, изложенном выше не получить. Но и это неплохо. Перестаем давить на штырек. Клапан закрывается, и мы немедленно выключаем компрессор. Система вакуумирована. Затем открываем кран, заворачиваем крышку на кране. С адекватным усилием. И приступаем к заправке системы, как говорилось выше. Перед такой процедурой нелишним будет несколько раз продуть систему фреоном.

Продувая систему, впускаем в нее из баллона фреон до давления в две, три атмосферы, включаем компрессор. Стравливаем фреон. И снова повторяем процедуру.

В принципе можно обойтись и без крана. Просто несколько раз продувать систему по методу, изложенному выше. И лишний воздух и влага выйдут из системы вместе с фреоном. Фреон R-22 недорогой. И поэтому такой метод выходит все же дешевле покупки дополнительного компрессора.

Выше изложено три метода вакуумирования. Каждый последующий немного хуже предыдущего. Но они позволяют сэкономить. Пусть и за счет небольшой потери производительности.

Добавлю. Все эти методы неоднократно проверены. И не только мной.

Но может случиться и такой момент. При покупке компрессора, вы его получаете с заткнутыми резиновыми пробками штуцерами. Вынимать эти пробки нужно только непосредственно перед пайкой системы. Если же вы вынули эти пробки давно, или что еще хуже, включали для проверки компрессор на прокачку воздуха, масло в нем могло впитать влагу. Из этого самого воздуха. Результат известен. Периодически перестает морозить испаритель. Исправить такую ситуацию можно только длительным вакуумированием системы с прогревом фильтра до 200 градусов. Если и это не помогает. Придется менять масло.

6. Конденсат, что это такое? Как с этим бороться? Изоляция. Установка системы в компьютер.

Все люди, так, или иначе, по несколько раз на дню сталкиваются с тем, что стакан с холодным пивом (соком, ненужное вычеркнуть) снаружи быстро запотевает и покрывается каплями воды. Это и есть конденсат. Конденсация влаги из воздуха происходит на поверхностях, температура которых ниже температуры окружающей среды. Интенсивность зависит от влажности воздуха и разности температур. Скажу только, что при 50-ти процентной влажности конденсат начинает выпадать на поверхностях, температура которых на 7 градусов ниже температуры окружающей среды. Или около того. Точных цифр я к сожалению не помню.

Такая же беда, как на стакане с пивом, но в более серьезных масштабах (все-таки температуры около -40) произойдет и с испарителями и всасывающей трубкой. Да и с сокетом процессора и даже с обратной стороной материнской платы. Только влага где-то частично замерзнет, а где-то начнет собираться в лужи. А влага на компьютерных платах чревата внеочередным апгрейдом.

Защитить электронные компоненты от конденсата можно теплоизолировав их от окружающей среды, заодно изолировав их и от влажного воздуха. Я пишу влажного потому, что воздух в жилых помещениях абсолютно сухим не бывает. Для теплоизоляции нужны определенные материалы. И определенные манипуляции с этими материалами.

Для теплоизоляции пригодны только материалы с закрытыми порами. Ели применить обычный поролон, то через несколько минут работы системы он превратиться в мокрую губку. Хорошо подойдет неопрен или все тот же пенофол. Пенофол это вспененный полиэтилен. Продается как виброшумоизоляция. Можно использовать пенопласт и монтажную пену.

Теплоизолировать необходимо испаритель, всасывающую трубку, пространство вокруг сокета и обратную сторону материнской платы в области распайки сокета. Размер пространства вокруг сокета подлежащее теплоизоляции примерно 150 на 150мм. Во время выполнения теплоизоляции нужно быть внимательным и не теплоизолировать греющиеся элементы платы. Их надо обойти теплоизоляцией. Необходимо так же предусмотреть обдув околосокетного пространства дополнительным вентилятором. Это поможет охладить силовые транзисторы цепей питания процессора. А так же поможет высыханию влаги, которая может выступить и на теплоизоляции.

Перед теплоизоляцией пространство вокруг сокета и обратную сторону материнской платы необходимо смазать токонепроводящей силиконовой смазкой. Подойдет и из серии автохимии. Это делается для исключения замыканий, которые может вызвать случайно возникший конденсат.

На сам сокет нужно нанести более густую токонепроводящюю смазку. Например, вазелин. Нужно забить им отверстия сокета. Иначе в них может образоваться конденсат с непредсказуемыми результатами.

После этого по размеру сокета вырезаем теплоизоляционную прокладку с отверстиями под греющиеся элементы. Толщина теплоизоляции не менее 10мм.

На обратную сторону платы вырезаем коврик такого же размера. И изготавливаем пластину для прижима прокладки. Очень важно прижать теплоизоляцию к плате для избежания проникновения в щели воздуха и образования в них конденсата.

Испаритель должен прижиматься к процессору и материнской плате длинными винтами. Крепление к рамке сокета не подходит. Слишком хрупка и ненадежна рамка. Подробно описывать крепеж не имеет смысла ввиду большого разнообразия сокетов. Скажу только, что между теплоизоляцией испарителя и изолирующей прокладкой платы не должно быть щелей. После первого крепления испарителя его необходимо снять и по отпечатку термопасты проконтролировать прижим испарителя к процессору. Щели в теплоизоляции обнаруживаются визуально.

Необходимо качественно теплоизолировать и сам испаритель. И всасывающую трубку. С трубкой легче всех. Для изоляции трубок выпускается специальная теплоизоляция. Она продается как в специализированных холодильных, так и в сантехнических магазинах. Название одного из видов такой теплоизоляции рубафлекс. Теплоизолировать трубку нужно после пайки системы. Для этого ее необходимо разрезать ее вдоль и склеить, после того как теплоизоляция одета на трубку. Для надежности можно обмотать обычной изолентой. Туго обматывать не следует. Изоляция от этого со временем плющиться, и теряет свои свойства.

Изолировать испаритель немного сложнее. Можно нарезать листовую изоляцию и приклеить к испарителю. А можно поместить испаритель в коробку и залить монтажной пеной. После высыхания лишнее обрезается. Толщина теплоизоляции должна приближаться к двум сантиметрам. Сантиметровый слой теплоизоляции при -40 покрывается конденсатом.

Рекомендуется после теплоизоляции и установки системы охлаждения в компьютер включить систему, без включения компьютера. И после 15 минут работы выключить и разобрать систему для проверки. Не образовался ли где конденсат.

Система теплоизолированная и установлена. Теперь самое время ее немного подрегулировать.

7. Регулировка системы.

Регулировка системы под конкретное железо осуществляется двумя путями. Хладопроизводительность регулируют количеством фреона, заправленным в систему. А также регулировкой длинны капилляра. Укорачивая капилляр, мы увеличиваем подачу фреона в испаритель. Но значительно увеличивать подачу фреона нельзя. Недоиспарившийся фреон (жидкий) может попасть в компрессор и вывести его из строя. Фреон должен полностью выкипать в испарителе и всасывающей трубке. Нужно найти оптимальную середину.

На первое время можно просто взять длину капилляра по таблице и регулировать производительность количеством фреона. Включаем систему, после выхода ее в режим, включаем компьютер. И при минимальной загрузке разогнанного процессора добавляем в систему фреон. Пока всасывающая трубка не промерзнет до входа в компрессор. Это гарантирует, что при полной загрузке фреон выкипит полностью и не попадет в компрессор. Этим способом можно пользоваться даже при отсутствии манометров.

Компрессор сжимает газообразный фреон и подает его в конденсор. Температура нагнетающей трубки (а значит и температура газа) должна находиться в пределах 55-85 градусов. Конденсатор охлаждает фреон и он конденсируется. На выходе из конденсора температура хладагента должна быть 30-45 градусов.

Если компрессор очень горячий, а конденсатор холодный. То система перезаправлена. Нужно при помощи клапана стравить лишний фреон.

Если испаритель не морозит, то или в системе недостаточно фреона или забился капилляр. Проверить забился капилляр или нет можно по звуку внутри испарителя. Во время работы испаритель шипит.

Так же не должна обмерзать область компрессора вокруг всасывающего штуцера. Это означает, что капилляр короток. Чем короче капилляр, тем меньше давление на линии нагнетания, а значит выше температура испарителя. Чем длиннее, тем ниже температура, но ниже хладопроизводительность. Давление на линии всасывания не должно превышать 1,5атмосфер.

Иногда для предотвращения попадания жидкого фреона в компрессор применяют докипатель. Это небольшая емкость перед компрессором. Ее обычно располагают между вентилятором и компрессором, и служит она для полного докипания фреона. Но докипатель существенно снижает хладопроизводительность системы за счет потерь.

8. На что следует обратить внимание во время эксплуатации фреоновой системы охлаждения?

В системах с воздушным охлаждением кулер охлаждающий процессор включается одновременно с компьютером. Ему не надо «входить в режим», он начинает отводить тепло от процессора сразу, что нельзя сказать о системах охлаждения основанных на принципе фазового перехода. Этой системе для выхода в штатный режим необходимо некоторое время. И поэтому сначала надо включить систему охлаждения, а когда она охладит процессор до определенной температуры, включить уже сам компьютер.

Можно конечно это делать вручную, но нет никакой гарантии, что в один прекрасный день вы ничего не перепутаете и не включите компьютер или вообще без фреонки, или одновременно, что может повлечь перегрев разогнанного процессора и невосполнимые потери в области комплектующих системного блока.

Для безопасной эксплуатации компьютера с криогенной системой охлаждения необходим блок автоматики, который будет «разрешать» включать компьютер только после того, как система охладит процессор до заданной температуры. С возможностью выставить эту температуру вручную.

Фабричные системы оснащаются подобными устройствами, а что делать самодельщикам? Существует два пути решения проблемы. Сконструировать и изготовить подобное устройство самому. Но это под силу далеко не каждому. Для этого необходимы не только теоретические знания в области электроники, но и практические навыки в изготовлении подобных устройств. Не говоря уже о затратах времени.

Но можно для этих целей приспособить готовые устройства, имеющиеся в свободной продаже. Расскажу как это сделать на примере электронного контроллера Dixell XR20C. Это устройство и обеспечит автоматическое включение компьютера по достижении определенной температуры на испарителе, значение которой можно установить вручную.



Существует целый ряд подобных устройств. Для использования в качестве автоматики они требуют минимальной доработки. Я использовал простейшее устройство, содержащее только контакты управления компрессором.

Работает прибор следующим образом. После включения устройство самодиагностируется, после чего замыкает контакты, которые по замыслу конструкторов и включают компрессор. По достижении на датчике определенной температуры размыкают контакты, отключая тем самым компрессор. После того как температура повысится, цикл повторяется.

В нашем случае компрессор работает постоянно, и управлять им не нужно. И требуется не выключать, а включить компьютер по достижении определенной температуры. Для этого нужно инвертировать выход устройства. Люди, хорошо разбирающиеся в электронике, без труда сами могут составить такую схемку, например, на "логике". Я же покажу, как собрать подобную схему человеку, далекому от электроники.

Мне кажется, что проще всего это можно сделать на автомобильном реле. У реле есть несколько контактов. Два контакта – контакты катушки электромагнита. При подаче напряжения на них электромагнит притягивает коромысло, которое и замыкает одну группу контактов, размыкая другую. В нашем случае нам нужны контакты, замкнутые при отключенном питании катушки электромагнита реле. Если включить реле подобным образом,



происходит следующее. При включении терморегулятор подает напряжение на реле. Контакты, отвечающие за включение компьютера, размыкаются и остаются разомкнутыми до момента, когда термодатчик зафиксирует температуру, необходимую для включения компьютера. Тогда контакты терморегулятора размыкаются, а в реле замыкаются.

Конденсатор с сопротивлением нужен для имитации работы кнопки включения компьютера. Работает эта цепь следующим образом. При замыкании контактов Power ON конденсатором в цепи потечет ток зарядки конденсатора – аналог нажатия кнопки Power ON. После зарядки конденсатора ток в цепи прекращается – аналог отпускания кнопки Power ON. Емкость конденсатора должна быть в пределах 200-400 мкФ, сопротивление 15-20 кОм.

Для работы такой автоматики необходим источник питания напряжением 12 вольт. Также для работы фреоновой системы необходим обдув конденсатора вентилятором. А как они будут работать, если блок питания включится только после того, как система должна набрать заданный минус? Поэтому специально для автоматики и работы вентиляторов нужно ставить в корпус отдельный блок питания, выдающий 12 вольт постоянного тока. Назову его блоком питания дежурного режима. К нему и подключаются автоматика и вентиляторы. Нужно только обратить внимание на максимальный ток нагрузки такого блока. Он должен быть больше суммы токов потребляющих вентиляторами.

Ну вот вроде все и собрано, спаяно, отрегулировано. Включаем-смотрим. Наслаждаемся.







А теперь еще один важный момент. После нескольких дней эксплуатации необходимо проверить надежность крепления процессора. Дело в том, что пористая изоляция, если она сжата, со временем уменьшается в объеме. Поры слипаются, и она как бы садиться. Поэтому крепеж процессор — испаритель не должен сильно давить на изоляцию иначе через некоторое время — неделя, две. Изоляция настолько сплющится, что перестанет выполнять свои функции и возможно возникновение конденсата. Поэтому лучше периодически проверять качество изоляции. И степень прижима испарителя к процессору.

В качестве профилактики рекомендуется раз в месяц-два контролировать давление в системе. Возможно, в системе существует микроутечка и через нее фреон постепенно улетучивается. Найти такую утечку сложно. И поэтому можно просто периодически дозаправлять систему. Или лишний раз убедиться, что все в порядке.

Скрин результатов разгона процессора

Несколько фотографий систем изготовленных автором.





Вот как бы и все что планировалось рассказать. Если вышеизложенное заинтересует посетителей сайта http://www.megamod.ru/ , то продолжение обязательно будет.

10. Дополнительная информация по фреоновым системам охлаждения. Ссылки.

Наилучшие сайты по фреоновым системам охлаждения.

• www.xtremesystems.org
• www.phase-change.com
• www.overclockers.ru

Дополнительная информация по компрессорам

Aspera

• www.megaholod.ru
• www.alltemp.ca (pdf)

Danfoss

• www.danfoss.ru
• www.danfoss.com

Electrolux

• www.cubigel.com
• www.electroluxcompressors.com

Panasonic

• www.panasonic.com

Tecumseh

• www.tpc-nacg.com

Turk Elektrik

• www.tee.com.tr

И скромная персональная страничка автора

• www.people.overclockers.ru/clear66/records
